技術紹介TECHNOLOGY CASES
技術例
「部品製作工程例」
異素材の部材をロー付け後に、円筒研削仕上げをする。| 1 |  |

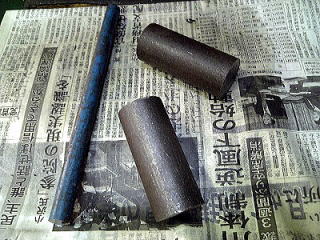

材料手配 材質 SKD11 材質 S45C |
| 2 |  |

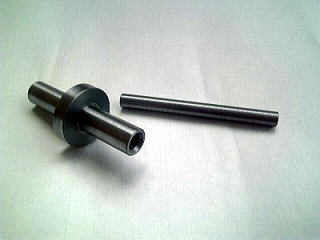

右、細い方、ＳＫ−Ｄ１１ 左、太い方Ｓ４５Ｃ 旋盤で粗加工 研削代残し φ２７×１００ φ5.5 φ3.5 |
| 3 |  |
2種類の材質をロー付けする 旋盤仕上げ （研削代残し） |
| 4 |  |

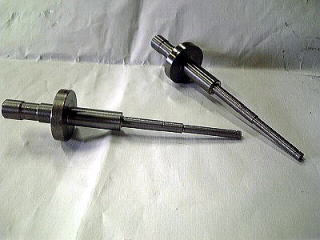

円筒研削にて先端部以外を仕上げる 先端最細部 φ3.5 |
| 5 |  |
傾斜部も円筒研削仕上げ |
| 6 |  |
円筒研削仕上げ |
| 7 |  |
振れ防止の為に残していた 先端部を旋盤加工でカットする |
| 8 |  |
再度、先端部のみを円筒研削 |
| 9 |  |

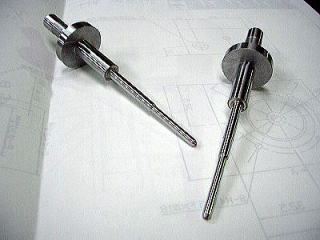

完成品 |
